滚珠轴承移位机构：制表精度在相机中的唯一体现
把 Alpa 12 STC 的移位旋钮从中心位置向左转到尽头，再向右转回来。整套动作没有齿轮咬合的段落感，没有金属表面干摩擦的生涩声响，只有一种带着均匀滚动阻力的顺滑感。它像滑动一组加了油的门窗导轨，但更细：手上能感觉到一排微小的钢球在轨道里滚动，每颗都在分担负载。
这个手感在技术相机行业中找不到第二个。Linhof 的旋转变到手上是齿轮齿条的啮合感，每转动一个齿就能感到微小的机械停顿。Cambo 的旋钮连着一根摩擦滑块，推起来有阻尼但不均匀，滑轨在不同位置松紧不太一致。Alpa 使用的是一套藏在 AW-6082 铝合金机身内部的微型滚珠轴承导轨，镜头或后背在整个移位行程中由一排滚动的钢球承载，不与金属导轨直接接触。

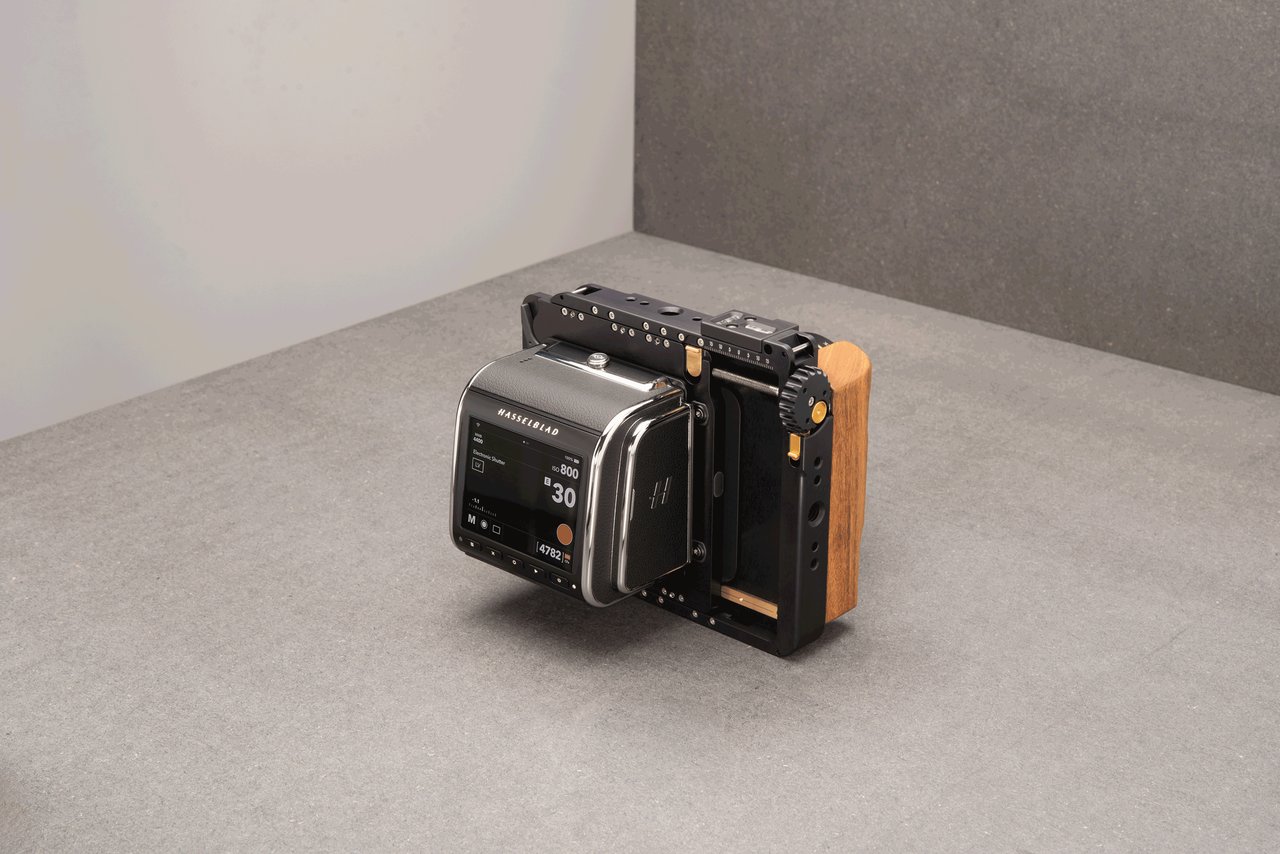

Alpa 12 STC 搭配数码后背的典型配置。侧向移位旋钮位于机身侧面，滚珠轴承导轨内置在 AW-6082 铝合金机身结构内。来源：Alpa of Switzerland。
从制表到相机的技术移植
滚珠轴承的核心原理不难：在导轨和滑动件之间放入一排可以滚动的钢球，把两个面之间的滑动摩擦转化为钢球的滚动摩擦，摩擦系数可以降到传统滑动导轨的十分之一以下。因为滚动接触点不会像两片金属互相刮擦那样产生磨粒磨损，精度不会随使用次数衰减。这个技术在精密机械领域用了上百年；手表自动上链机构的转子轴承、机床的直线导轨、CNC 加工中心的滚珠丝杠，都在应用同样的物理原理。
但在相机工业里，这个方案几乎没有被复制。不是因为滚珠轴承本身贵，微型轴承的单价在手表供应链里已经被摊得相当便宜。问题在于把它整合进相机机身。需要在 AW-6082 铝合金中铣出轴承座的精确安装位，轴承座孔的加工公差必须控制在 ±0.02mm 以内，装配前要做润滑和预压调整，确保无间隙运行的同时滚动体不会咬死。轴承导轨的安装面还要与镜头接口、后背接口保持平行。整个移位组件的装配需要在洁净环境中进行，灰尘进入轴承轨道会导致滚动体卡滞或产生不均匀阻力。这一系列工序的技术门槛和装配环境要求，对年产量数千台甚至数万台的技术相机工厂来说不值得投入。
Alpa 12 系列的七款机身中，TC（Travel Compact）是唯一不带移位的型号。TC 只有 220g，没有移位机构，机身就是一块经过精密铣削的铝合金板加两个接口。这个例外反过来印证了规则：一旦 Alpa 决定在机身上引入移位功能，它不提供"低成本移位方案"的选项，只有滚珠轴承这一条路。STC 和 SWA 分别是平移方案和垂直方案的起点，TC 则是没有移位功能时的纯精简形态。三种定位用一套移位标准和一个无移位选项来覆盖，而不是在移位质量上分档。

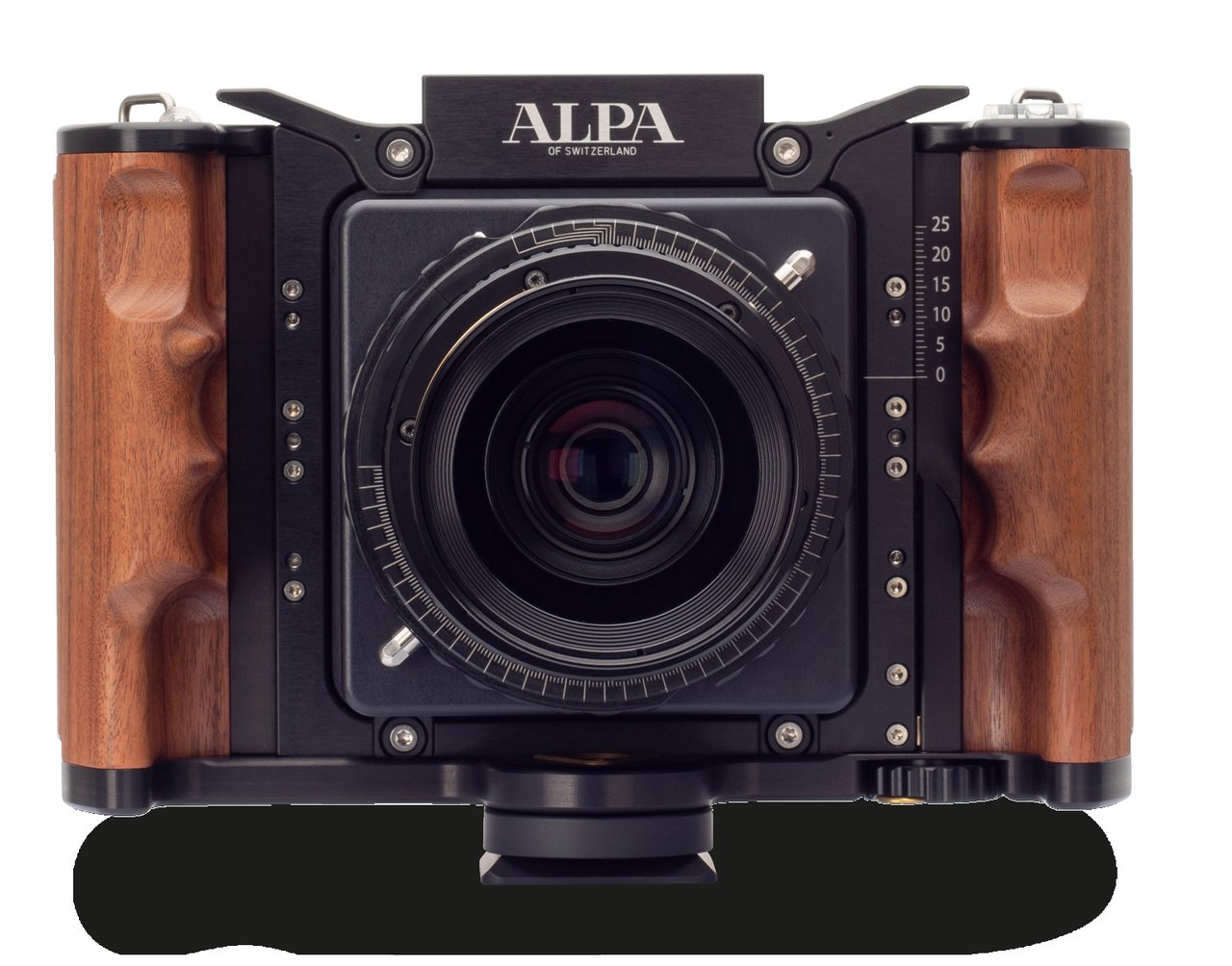

Alpa 12 SWA，第一款 Alpa 12 系列机身。垂直移位 25mm 集成在机身内，滚珠轴承导轨从 1998 年起就是标配。木质握把可选玫瑰木或黑色合成材料。来源：Alpa of Switzerland。
全线统一的设计哲学
对于建筑摄影师来说，把 STC 的移位旋钮拧到 +18mm 拍摄一张，再拧到 -18mm 拍摄另一张，然后在后期拼接出一张比单张视野宽一倍的超宽幅照片，这套操作依赖移位机构的重复定位精度和两帧之间传感器平面的一致性。滚珠轴承在这里的优势是两帧之间的机械状态完全一致：没有齿轮的回差，没有摩擦导轨的偏摆，左右切换后镜头的入射光瞳位置可预测。从最小的 STC（36mm 侧向移位，590g）到 SWA（25mm 垂直移位，645g）到 PLUS（X&Y 各 40mm 移位，1,040g）再到 PANO（70mm 侧向移位加 20mm 垂直移位），都使用同样的滚珠轴承导轨方案。差异只有移位行程和机身尺寸，核心机制一致。

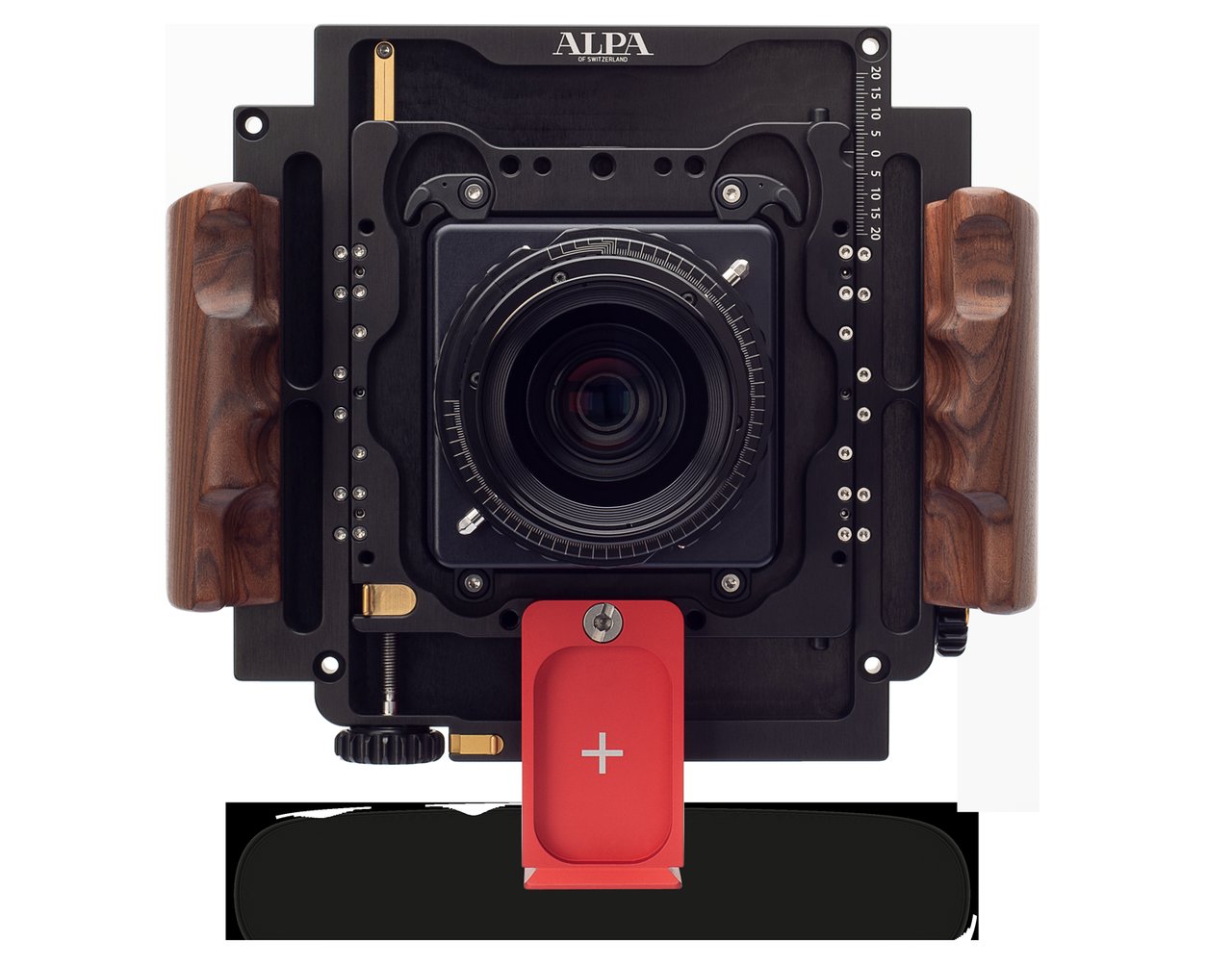

Alpa 12 PLUS 的对称四轴移位设计。滚珠轴承移位在全线产品中统一使用，不设高低配档位。来源：Alpa of Switzerland。
这意味着 Alpa 在整个产品线中只维护一种移位方案。不设高低配档位，不区分入门级和专业级。从制造角度看，在降低系统复杂度上获得的收益超过了在低端型号上改用摩擦导轨节省的物料成本。对年产量 100 台的品牌来说，制造系统的复杂度是每一项设计决策的隐性变量。减少供应链的 SKU 数量、减少装配作业指导书的差异、减少售后备件的种类，这些节省在利润表上比用在物料替换上更有意义。
在这个方案中，每台机身的轴承预压需要手工校准。Peter Seitz，Alpa 的核心金属加工工匠，经手每一台机身的导轨装配。安装面平行度、轴承预压力、润滑量，他通过触觉来判断。这个工序不可以互换，不可以自动化。Alpa 的工厂在迪本多夫（Dübendorf），苏黎世郊外的一栋普通工业建筑里，工作台上同时摆着 CNC 铣床和手动装配台，精密机械加工和手工作业之间的切换是这家工厂的常态。
和同行的对照
Linhof 的 Master Technika 和 Technikardan 使用齿轮齿条驱动移位：一个齿轮驱动一根齿条，旋钮旋转带动镜头板沿导轨直线运动。齿轮啮合的优势是段落精确，用户能通过旋钮的旋转圈数知道移位量。代价是齿轮之间存在设计需要的侧隙（背隙），反向旋转时旋钮要先空转一段才能再次驱动齿条；齿面随着使用次数增加的磨损也会逐步扩大这个侧隙。Cambo 的 Actus 系列使用精密齿轮配合弹簧加载的定位板，手感已比 Linhof 的纯齿轮系统平滑，但本质上仍是金属对金属的接触传动。Sinar 的 P3 系统则采用摩擦式移位：两个金属表面之间的静摩擦力决定位置，松动锁紧扳手后用手推到位再锁死。简单、便宜，但重复定位精度完全依赖操作者的手感，且导轨表面会随着使用产生磨损痕迹。
Alpa（中）、Linhof（左）、Cambo（右）三家的技术相机系统。三家对"怎样移动镜头最精确"给出了完全不同的工程回答。来源：Photo Aesthetics。
这些方案都能工作。对 50MP 或以下的中画幅系统，齿轮和摩擦导轨的定位精度已经足够。但 Alpa 的用户中很大比例使用 Phase One IQ 系列后背（80MP、100MP、150MP），传感器单个像素尺寸约 3.76μm。当数码后背像素密度达到这个层级时，1/100mm（10μm）的后背对齐误差在 100% 放大下可以被肉眼分辨，正如 Luminous Landscape 的 Michael Reichmann 在评测中验证的那样。摩擦导轨和齿轮传动长期使用产生的精度漂移，在百万像素级别的分辨率下就不再是理论问题，而是可以拍出来的真实画质损失。对 Alpa 的用户来说，花五万美元配置一套完整系统，然后用两年发现移位平面偏移了几百分之一毫米，这个误差对其他相机系统可以忽略，但在这套系统的价格和像素密度下不可接受。
成本与收益的另一种计算方式
滚珠轴承方案的代价体现在三个层面。第一是 BOM 成本：精密微型轴承的单价比弹簧钢片和冲压齿条高出一个数量级。第二是加工成本：每台机身需要在铣床上多花几十分钟来加工轴承座的安装面。第三是装配成本：Peter Seitz 有能力同时做的机身受限于他的时间，一个人一年大约能装配 50 台。
但对应的收益是 Alpa 在"精度"这件事上的不可反驳性。当一个品牌说"所有移位在滚珠轴承上完成"时，它与说"我们注重精密制造"之间的差距，就是广告词和物质事实之间的距离。使用者可以用指尖验证这个声明。在评测和论坛里，用户描述 Alpa 的移位手感时总有同一个短语："roller-bearing-slick"。这个短语从 Luminous Landscape 到 GetDPI 反复出现，说明用户自己也在借用这个物质特征来解释 Alpa 的价值。

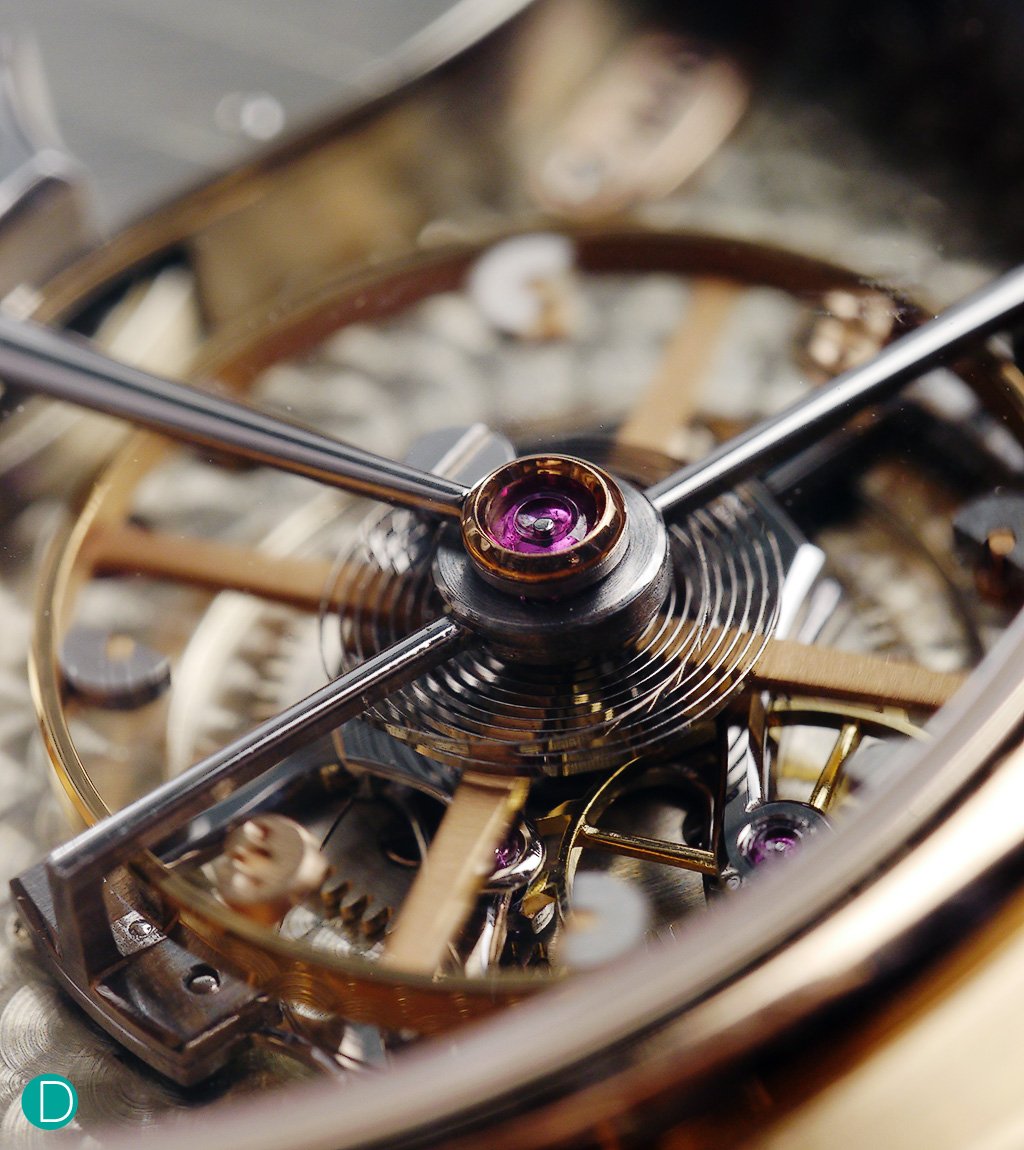

机械手表机芯的精密滚珠轴承。制表工业把微型滚珠轴承用在自动上链、计时码表等机构中。Alpa 把同样精度级别的轴承移植到了相机移位机构中。来源：Deployant。
Bill Katzenstein 在 Luminous Landscape 的 2008 年评测中提到一个对比：Alpa 的移位机构顺滑到可以在手持状态下完成透视校正拍摄，而尺寸和重量相近的技术相机（Linhof 的 Techno 和 Cambo 的 Wide DS）因为没有滚珠轴承的帮助，手持拍摄时的移位操作"缺乏实用精度"。Alpa 把本应架在三脚架上使用的技术相机做成了某种程度上可以手持的设备，滚珠轴承的顺滑度在其中扮演了不太显眼但不可或缺的角色。它减少了操作者施加在机身上的额外力矩，让手持拍摄时的构图微调变得可行。
更深一层的机制在这里：当品牌的产量永远无法达到工业规模时，每个设计决策的判断标准都应该翻转。摩擦导轨便宜，但用户用两到三年后会出现移位平面偏移。对年产量数十万的品牌来说，这就是保修期内更换一万套导轨的事情，分摊到每台机身成本很小。对 Alpa 来说，没有全球技术支持网络来处理一百个用户每人一次的维修请求，这部分用户虽然占比不大，但每个维修请求都是一次公关危机。用更贵的方案一次性做到位，是小产量品牌面对服务成本不可扩展性时的理性选择。这不是奢侈，是生存算法。
这与制表工业使用红宝石轴承的逻辑同出一辙。手表机芯不用红宝石轴承不是因为金属轴承不行，而是因为红宝石不需要润滑、不磨损、在手表无法定期保养的场景下更可靠。红宝石价格更高，但在年产量一万只的小制表品牌那里，售后维修的不可能性改变了成本算式的结构。
滚珠轴承移位机构因此回到了 Alpa 最根本的机制上。Alpa 不是因为想做奢侈品才选择精密方案，而是因为精密方案是它在年产量 100 台的约束下唯一可持续的工程路径。这个限制条件塑造了从材料选择（AW-6082）到轴承方案（滚珠轴承）到公差控制（±0.02mm）到装配流程（Peter Seitz 单人）的全部制造链。品牌叙事的每一个精致表面，背面都是产量约束下的技术最优解。
追问
滚珠轴承的供应商是谁？Alpa 的微型轴承来自瑞士 SKF 还是另一家精密轴承厂，还是干脆来自手表供应链（如 Nivarox 或 Lorenz）？不同的供应链归属会揭示 Alpa 与瑞士精密工业的另一种联系方式。
如果 Alpa 年产量从 100 台增长到 500 台，Peter Seitz 单人装配轴承的瓶颈是否可以通过治具设计和装配流程标准化来突破，还是说滚珠轴承方案本身就锁死了产量上限？
Linhof 和 Cambo 是否在下一代产品中测试过滚珠轴承方案并否决？这个否决的决策树，成本、供应链还是用户需求不足，可以澄清滚珠轴承方案在相机工业中的真正稀缺原因。
当数码后背像素密度从 100MP 继续提升到 200MP 甚至更高时，齿轮齿条和摩擦导轨的精度漂移会不会变成系统性的画质瓶颈？如果是，Alpa 早已运行的滚珠轴承方案是否会从"稀有差异"变成"必要规格"？
