Leica M3 的设计基石

1954 年 Photokina 在科隆开幕时，展台中央的 Leica M3 前脸有三个矩形窗口，平行排列，各有独立功能：左侧是取景器进光窗，中间是测距窗，右侧是亮框照明窗。三窗布局后来成为旁轴相机的经典面孔，但在当时是一次光学设计上的分水岭。多数 1950 年代的相机使用分离式取景器（外置或叠合在测距器上），一个光学窗口同时承担取景和测距。两侧的光路互相干扰，造成测距影像对比度下降、取景视野变暗。Zeiss Contax II/III 使用独立的测距和取景窗，但测距基线长但视场小，取景器内置框线有限。M3 用三个窗口各做各的事，从物理上划清了三条光路互不干扰的界线，然后通过一个复杂棱镜系统在目镜内将它们合并为单一视野。这三个窗口在今天已成为"这是一台 Leica 相机"的最直观视觉信号。

M3 的 M 来自德文 Messsucher（Mess+sucher，测距加取景器），取景和测距合并在一个目镜里观察；3 来自三组亮框线（50、90、135mm），不是型号序号。名字编码了这台机器的两项核心发明：统一测距取景器和多框线亮框系统。它首次引入的几项工程选择（M 卡口的纯机械接口、亮框取景器的光学系统、自动视差补偿）定义了此后七十年 M 系列的设计约束。一台 2025 年的 Leica M11 仍在使用 1954 年设计的 M 卡口和亮框原理，镜间机械耦合的唯一区别是 2006 年加了一排 6-bit 编码触点。这种向后兼容程度在消费电子行业里没有第二个例子。

取景器：0.91x 的"浪费"

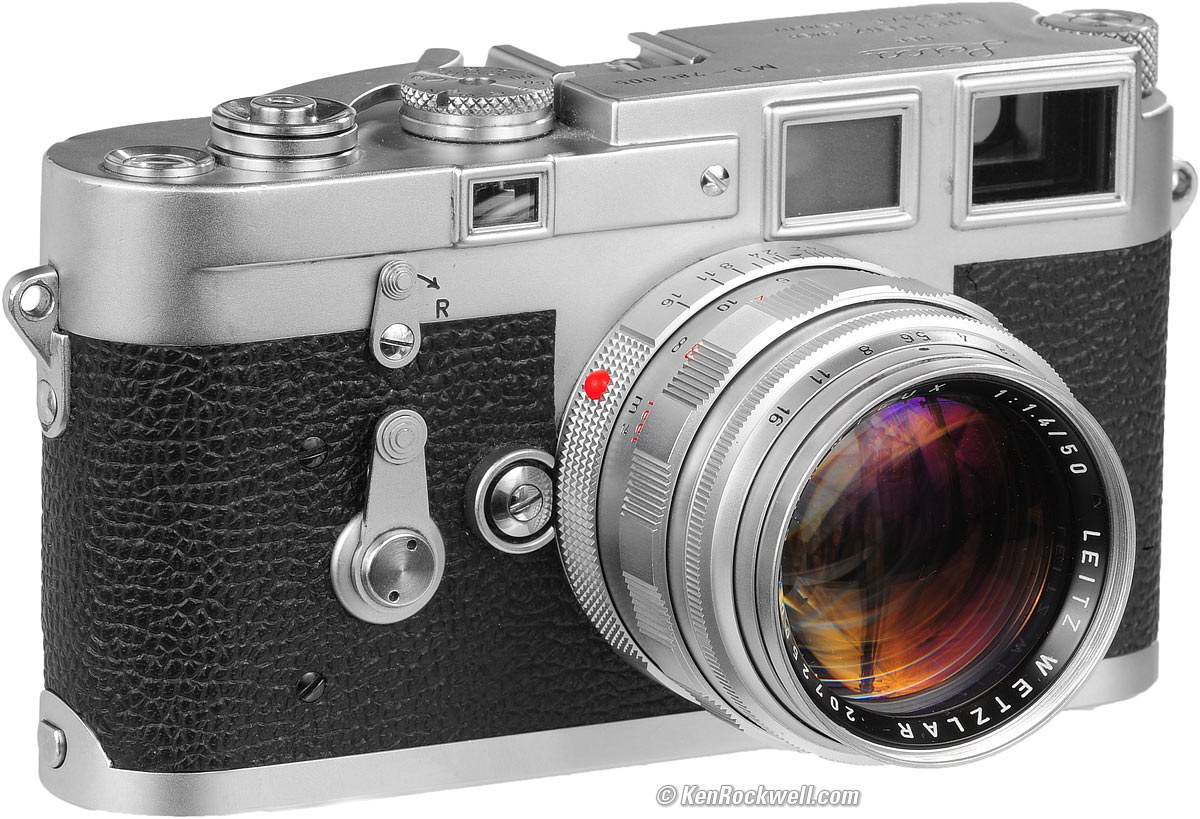

Leica M3 正面，三个矩形窗口清晰可见。从右至左：亮框照明窗、测距窗（与取景器共用目镜内的测距光楔）、取景窗。来源：Ken Rockwell。

M3 的取景器放大率是 0.91x，M 系列最高。这意味着通过取景器看到的画面大小接近肉眼直接观察，不放大也不缩小。0.91x 放在 1954 年的技术背景下是一个不经济的决定：放大率越高，取景器的光学组件越复杂，对棱镜和反光镜的精度要求越高。Leitz 为这个取景器设计了一套五组透镜的伽利略系统，外加一个半透亮的反光镜把测距光楔叠印在取景视野上。自动亮框系统通过一个机械凸轮从镜头接口中读取当前焦距，在取景器内投射对应焦距的框线。当你拧上 50mm 镜头，50mm 亮框自动出现；换上 90mm，框线自动缩小。在 1954 年之前，摄影师需要用外置取景器或者估算。这套系统的主要设计者是 Willi Stein（1906-1976），他在 1936 年加入 Leitz，接替去世的 Oskar Barnack 留下的工程空缺，从 Barnack 的螺丝口相机（LTM）时代过渡到 M 系列的核心设计师（Leica Wiki：Wilhelm Stein）。

通过 M3 取景器目镜可见的亮框系统。中心是测距光楔（双像重合对焦），外圈是随镜头焦距自动切换的亮框线条。来源：Thorsten Overgaard。

一套光学系统做了三件事：取景、测距、自动框线切换。每一件单独做都不难，但三种功能共享一个目镜且互相不影响，在 1950 年代是精密光学的顶点。右窗口的存在有独立功能：它负责为亮框提供外部环境光照明，因为亮框本身是刻在玻璃板上的透明线条，如果没有独立的外部窗口引入自然光，框线会在取景器内变成暗色线条，与取景画面对比度不足。Leitz 用第三个窗口单独为框线照明，这是个简单但有效的工程直觉：与其提高棱镜透光率，不如保证进光量。后来的 M 系列在框线组合、取景器放大率、测光和装片方式上多次调整，但 M3 这套高放大率、以 50/90/135mm 为中心的亮框取景器，仍然是后来机型不断回指的原型。

M3 取景器的另一个细节是测距基线。测距基线越长，同等距离下的对焦精度越高。公开技术资料通常把 M3 的物理基线列在约 69mm，乘以 0.91x 取景器放大率后，有效基线约 63mm。这个数值低于长基线的 Zeiss Contax II，但明显高于许多同时代 35mm 旁轴机，足以支撑高速 50mm 镜头的精确对焦。这个基线精度是后来 M 系列持续维持的标准。

M 卡口：一个机械接口用 70 年

M3 的第二项核心创新是 M 卡口。它的关键尺寸是法兰距 27.8mm，比 Barnack 相机的 LTM 螺丝口（28.8mm）少了 1mm。少这 1mm 不是偶然（Hugo Wehrenfennig 在决定这个数字时考虑了一个关键场景）：M3 可以通过转接环使用所有现有 LTM 镜头，但反过来 LTM 机身装不了 M 镜头，因为法兰距太短会导致镜头尾部撞上快门帘。这个"向下兼容但向上不兼容"的设计暗含了一个品牌承诺：买了 M 卡口镜头的用户，永远可以用在未来的机身上。Leitz 没有用新接口切割旧用户，也没有为了"更短法兰距、更薄机身"的工程理想放弃兼容。这份克制在当时并不常见：Nikon 的 S 卡口（1954）和后来的 F 卡口（1959）之间没有兼容方案，Zeiss Contax 的卡口在后继机上也直接换代了。

Hugo Wehrenfennig 负责这套四瓣卡口的机械设计，他的核心思路是用凸轮对耦传递对焦距离。镜头对焦环的旋转通过一组精密凸轮带动机身测距联动机构，没有导线、没有传感器、不需要电池。这套纯机械耦合的精度取决于卡口、测距凸轮、机身平面和装配校准是否长期保持一致。Leitz 的优势不在某个孤立零件，而在于把这些要求整合成一套能量产、能维修、能跨代保持的机械协议。M3 的取景器双像在半个多世纪后仍能通过维修校准恢复可靠，靠的正是这种整机级的精密制造和长期服务体系。

从 1954 年到今天, M 卡口的机械尺寸一个螺丝孔位都没改过。2006 年的 6-bit 编码是唯一的"电子"改动。六个黑白标记区让机身识别镜头型号以修正数码取景的暗角，但不参与对焦或光圈控制。一个 1954 年出厂的 Summicron 50mm f/2 镜头可以装在 2025 年的 M11 上测光、对焦、成像，不限幅不锁功能。反过来也成立：2025 年买的镜头可以装在 1954 年机身上过片、按快门、在胶卷上曝光。

双拨与单拨：一个细节里藏着的制造故事

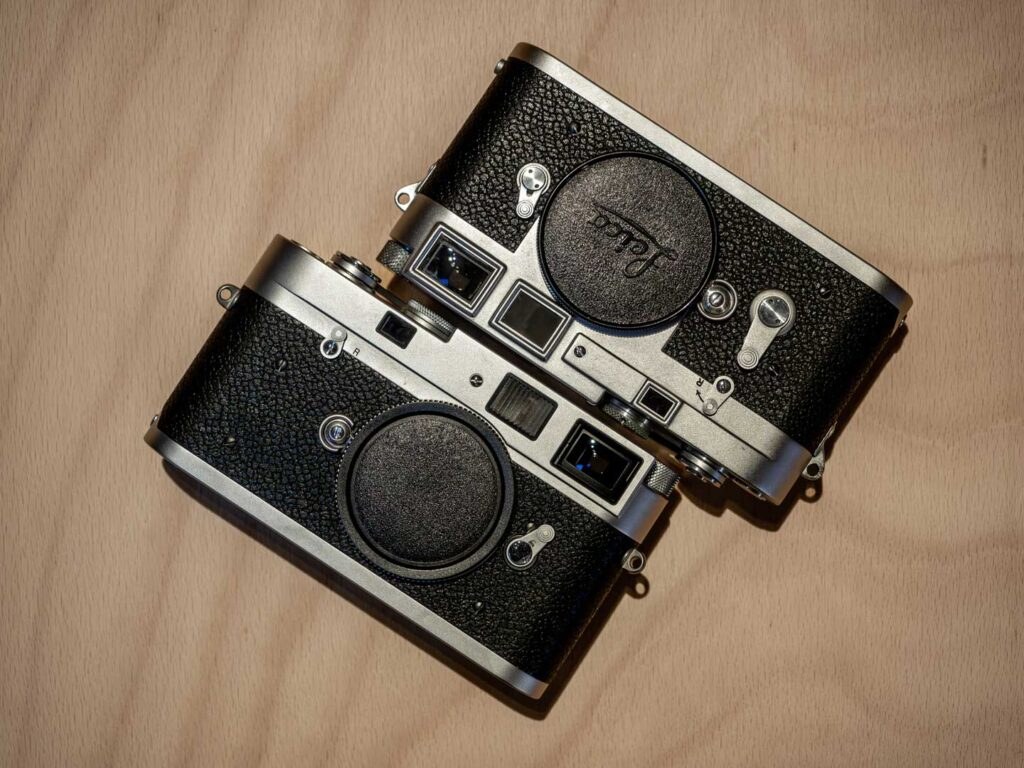

1955 年产 M3（双拨）与 2015 年产 Leica M-A（单拨）对比。主体轮廓几乎没变，只有细节差异暴露年代。来源：Macfilos/Claus Sassenberg。

在 M3 的 226,000 台总产量（来源）中，早期批次的卷片拨杆需要拨两次才能过一张底片，1957 年左右改为单次拨动。这个变化的背后是 Leitz 工程团队对使用场景的判断：最初他们担心一次拨卷 135 胶卷的拉力会让胶卷在片盒内撕裂（早期胶卷的片基强度不如后来），于是设计了双拨结构。使用半年后市场反馈显示撕裂极少发生，团队随即改回单拨。这个细节在今天被收藏家用作文物断代和定价依据。双拨 M3 的收藏溢价来自它保留了早期工程保守性的痕迹，而不是来自更好的使用性能。Erwin Puts 在 Leica 光学分析的权威研究中指出，M3 投产头三年就卖出了 10 万台（Erwin Puts 的 M3 专文），比同期 Nikon S2 的 6 万台高出近一倍。

M3 其他容易被忽视的细节也暴露了它的时代：顶部是冷靴座（用闪光灯需要额外的同步线，没有电子触点）；外壳全部镀铬，没有黑色版本相机后期可目测漏光；机底使用可拆卸卷片轴（类似 Barnack 相机的抽拉式），后来 M4 才改为快速装片系统。

谁设计了 M3

M3 的技术主线经常被归到 Oskar Barnack 的遗产上。Barnack 发明了 135 格式相机，M3 是 Barnack 的继承者，所以"Leica 一直是 Barnack 的 Leica"。但 M3 的实际设计师是 Willi Stein。他和 Leica 官方叙事里反复称颂的 Barnack 不同。Stein 从 1936 年加入 Leitz，花了近二十年从学徒做到总设计师。他没有 Barnack 那样的"哮喘病痛中突发灵感"的发明者人设，而是写专利、做测试、带领团队把亮框取景器从 1941 年专利（D.R.P. 747843）变成 1954 年的量产产品。Hugo Wehrenfennig 设计了 M 卡口的机械系统，Henry Schneider 和 Willi Keiner 计算了取景器光学系统，Robert Eckhardt 和 Erich Mandler 负责量产工程（Jason Schneider 的 RFF 专栏）。Adolf Gross 做了工业造型设计，Prof. Scheuernstuhl 和 Heinrich Janke 做了外观建模（Leica Wiki: Willi Stein）。这不是一个人的创造，是 Leitz 光学、精密机械和量产工艺的集体输出。光学校准师、金属加工技师、装配线上的目视检验员，这些人各守一段工序，最终合成一台相机。而品牌叙事习惯性地将这个六七年以上的多人矩阵压缩成 Barnack-Ernst Leitz II 的二元传奇。Stein 的故事其实比 Barnack 的更能反映品牌工程力的本质：它不是靠一次灵感定型的，是靠二十年的专利积累和制造调试。

M3 为谁制造，如何抵达用户

M3 的价格和配置都指向同一件事：它不是大众快照机，而是一台给专业和严肃创作者使用的生产工具。Leitz 的目标用户是报道摄影师、纪实摄影记者和艺术创作者。这群人把相机当生产资料，一台可靠的工具值得承担高于普通相机的支出。机身不含测光表，摄影师靠经验判断曝光，或用外置硒测光表。全金属机身（黄铜顶盖和齿轮部件，黄铜在跌落时变形而非崩裂，可修复）重约 575g，加上 50mm f/2 Summicron 在 800g 上下。在 SLR 尚未普及、中画幅双反占主流的 1950 年代，这套重量和尺寸被同行认为是"小型相机的黄金标准"。

这台机器从 1954 年生产到 1966 年，累计 226,000 台。三年内突破 10 万台的销售速度让 Leitz 管理层确信 M 卡口路径是对的，兼容性承诺应该维持下去。1967 年 Leica M4 接替 M3，但在关键尺寸（法兰距、卡口直径、取景器基线长度）上没有做任何"断代式升级"。这份克制在消费电子行业里极其罕见。在 1954-1966 的 12 年间，Leitz 本来可以像同时代的汽车或家电厂商那样每年推小改款来刺激销售（换接口、改卡口尺寸、重新设计装片系统），但他们没有。这种克制产生了一个重要的商业后果：用户升级的成本被牢牢压在了镜头端。机身会过时（从机械式布帘快门到电子控制、从测光表到光圈优先），但镜头不需要更换。一台 M3 买家的 1954 年 Summicron 50mm f/2 到了 1967 年仍然完美适用于 M4，到了 1984 年的 M6 上仍然可用，到了 2009 年的 M9（首台全画幅数码 M）上仍然是主力镜头之一。这就是"兼容即护城河"的物质基础：不是营销口号，是镜间卡口的物理承诺。

追问

1. M 卡口的纯机械兼容需要接口在五十年间不产生磨损导致的精度下降。Leitz 用什么材料和公差保证了这一点？今天的 Leica 传感器（M11 的 60MP）对镜头解像力的要求已经远超 1954 年的胶片颗粒极限，哪些老镜头实际上已无法满足 M11 的分辨率需求？

2. M3 取名"三组亮框，三号机型"，但 M2（1958）增加了 35mm 框线、去掉了 135mm 框线，M 系列的"数字越大越高端"从此被打破。这套不做等级排序的命名策略，和 Montblanc 用 149/146/144 的三环编码等级语言形成了对照。两种品牌物都依赖产品细节传递位置信息，但逻辑完全相反。这是同一机制的两种解法，还是根本不同的两种品牌语言？

3. 如果 Leitz 在 1954 年选择了接电子的卡口（如 1964 年 Leicaflex 的触针式接口），M 系列的年限兼容性会缩短到几年？纯机械耦合的向后兼容，是否只是在当时电子技术不可靠条件下的被动选择，还是主动追求的设计哲学？

4. M3 在 1966 年停产时，Nikon F 已经卖了 7 年，SLR 正从旁轴手中抢夺专业市场。M3 的"好"到底是在一个被替代的品类里做到了最好，还是它的设计质量超越了品类周期本身？
