55mm 的代价

转动 Linhof Technika 前组右侧的小摇把时，棘轮发出细密的咔哒声，前组顺着轨道匀速上升。手感顺滑均匀，没有卡顿，不需要发力。但如果操作者的注意力在毛玻璃上而不是在标尺上，尼龙齿条断裂的声音就会替代咔哒声。齿条上的齿被金属蜗杆啃掉，前组一侧失去支撑，左右不再平行。修复需要拆开前组标准板，更换两条尼龙齿条，费用在 200-300 美元，够买一台入门胶片单反相机。这个脆弱环节不是设计缺陷，是设计取舍。

Technika IV 在 1957 年引入了这套齿轮齿条升降机构。在此之前，前组升降靠摄影师手动推移标准板后锁紧，精度完全取决于手指的稳定性。同一时期的大部分折叠相机用的还是这种"推-锁"方案：松开锁钮，用双手将前组推到需要的高度，再拧紧锁钮固定。这种操作有两个问题：第一，锁紧时前组可能发生微小的位置偏移；第二，前组升起后左右高度只能靠目测对齐。Linhof 做的改进是用一套精密传动替代了"凭感觉推"。

整套机构的布局是这样：一根金属蜗杆水平贯穿前组标准板的底部，两端各啮合一条垂直固定在导轨上的尼龙齿条。摄影师转动前组右侧的摇把时，蜗杆旋转带动左右两侧齿条同步垂直移动，前组在任何高度都自动保持水平，不存在单边加载的偏移问题[^1]。摇把末端的旋钮控制方向：旋到一边是升起，旋到另一边是下降，棘轮保证每次扳动只移动精确的一小格。下面这张图显示的就是实物布局，金属蜗杆（水平）和尼龙齿条轨道（垂直）的关系清晰可见。

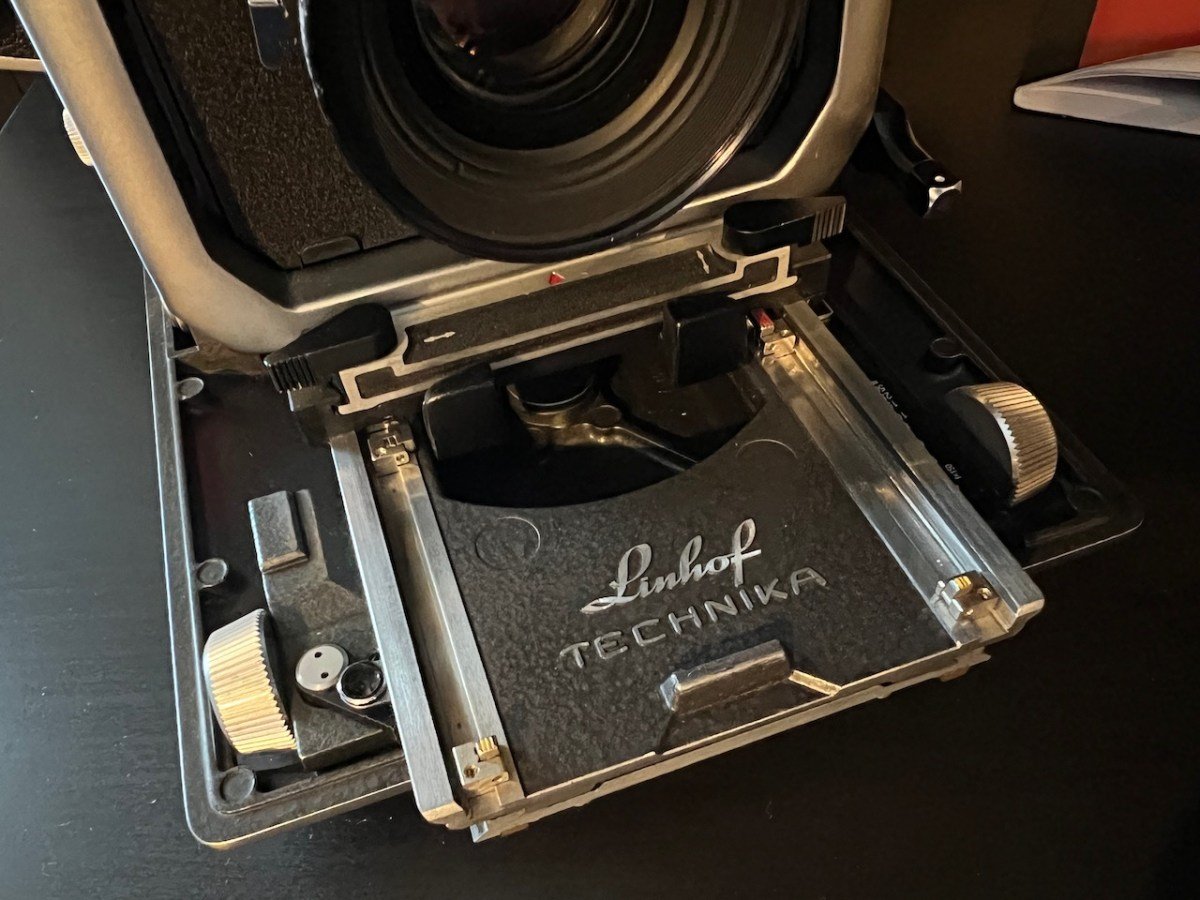

Linhof Master Technika 的前组升降机构，金属蜗杆（水平）驱动尼龙齿条（垂直），两侧同步运动。来源：Beyond the Aperture 评测。

这个设计的精妙之处在于"同步"。大画幅相机的前组升降不仅涉及垂直移动。如果左右不同步，前组歪斜会直接影响成像平面的平行度。单轨座机通过对称导轨自然解决了同步问题，但 Technika 是折叠式机身，前组标准板走的是两条嵌入滑轨的垂直槽道，槽道间距窄，偏心负载容易产生偏转力矩。其他厂家的折叠相机要么接受这种不对齐（靠用户手动补偿），要么用更复杂的独立锁紧结构来分侧调整。Linhof 用同一根蜗杆驱动两侧齿条，一个零件同时完成了传动和对齐两个功能，在这一点上做到了零机械误差。

拉近距离看，故障点更加具体。下面这张特写图中，两枚红色箭头分别指向金属蜗杆和尼龙齿条的啮合位置。

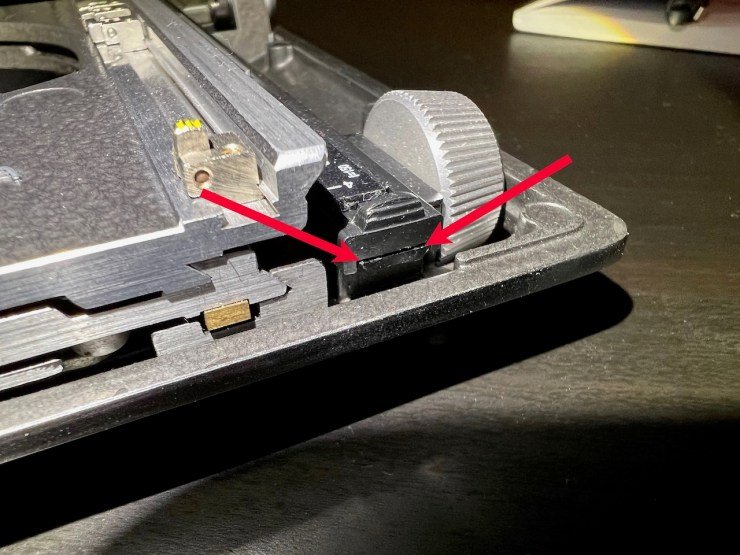

两枚红色箭头分别指示金属蜗杆和尼龙齿条的啮合点。左箭头标注蜗杆上的螺纹，右箭头标注齿条与导轨的安装接口。来源：Beyond the Aperture 评测。

尼龙作为设计约束

为什么齿条用尼龙而不是金属？精密机械里两个齿轮啮合传动时，硬度差决定了磨损的集中方向。金属蜗杆配金属齿条，磨损分散在双方，需要同时更换，费用倍增。尼龙齿条是"牺牲件"，硬度远低于金属，磨损优先发生在尼龙一侧，且尼龙齿条作为独立零件可以单独更换，成本可控。尼龙的自润滑特性也很关键。在缺少定期维护的相机上，干燥的金属对金属啮合会产生噪音和阻力，长期使用后手感越来越紧。尼龙让升降手感在多年使用后仍然保持出厂时的顺滑度。

但尼龙的弱点同样明确。它的抗冲击强度低于金属，遭受超出设计极限的力矩时，齿的断裂是瞬间的，不会像金属齿那样先出现形变预警。有报道指出，超出 55mm 极限后，稍一发力尼龙齿条就会崩缺[^2]。下面这张 Technika IV 整机图上，摇把在右侧的位置让摄影师视线很难同时兼顾毛玻璃和标尺。

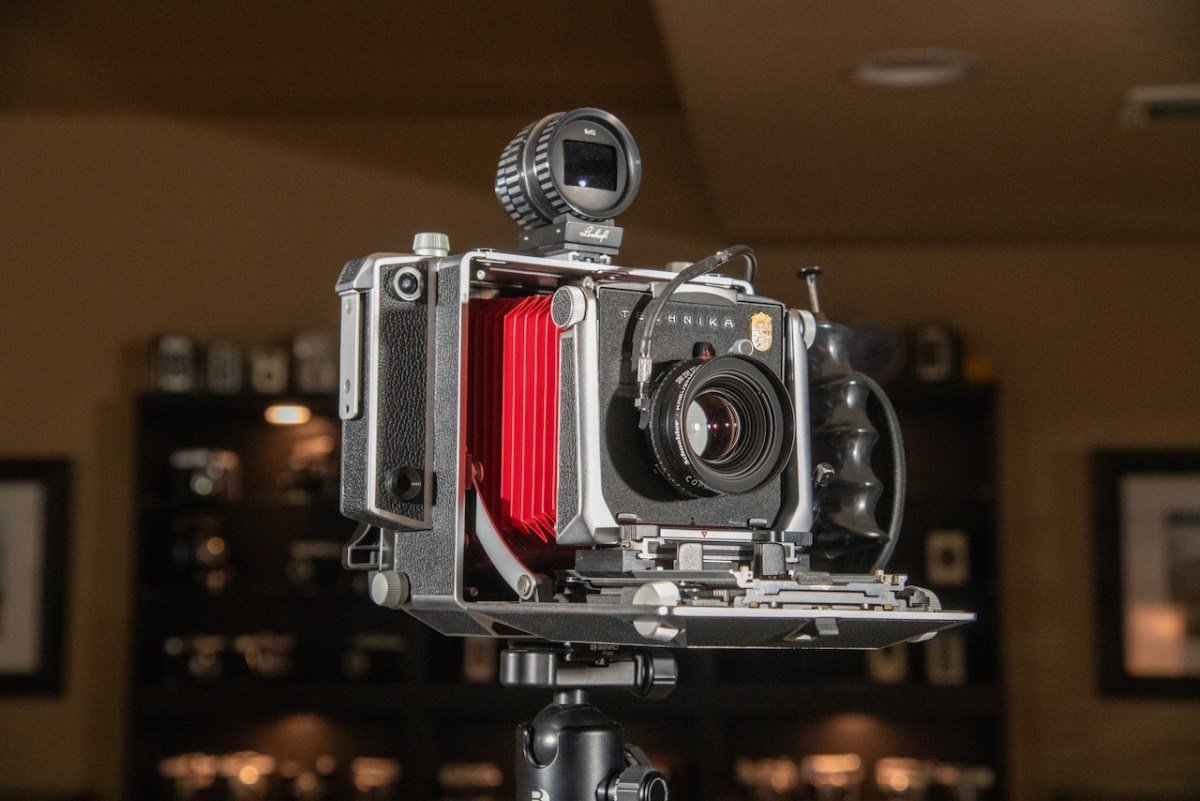

Technika IV 实机，前组已升起的形态。升降摇把位于前组右侧，金属导轨垂直贯穿前组两侧。来源：Beyond the Aperture / Blue Moon Camera。

55mm 的前升量在大画幅折叠相机中是什么水平？各个型号之间有没有差异？从 Technika IV（1957）到 Technika V（1963）到 Master Technika Classic（1990 年改定为"Classic"名称），再到不带测距仪的 Master Technika 3000（2001），上述机构的机械原理完全一致。最大前升量始终保持在 55mm。Linhof 在这里做了一件在其他行业很少见到的事：一款机械机构不做任何根本修改地沿用了 60 年以上。制造模具和备件库存在这 60 年里维持稳定，尼龙齿条作为经常更换的消耗件，在独立维修网络中有稳定供应。

这套维修网络本身也值得一提。Laflex Camera Service 是美国最知名的 Linhof 独立维修商之一，专门提供 RF cam 加工和齿轮齿条更换业务。R. T. Ritter（lg4mat.net）也提供 Linhof 零件和定制服务，他的网站上列出的服务项目包括"custom parts"，损坏的尼龙齿条是典型需求[^3]。维修商的存在说明两个问题：第一，这是一个已知的、频率可预测的故障模式；第二，官方售后体系满足不了用户需求，独立维修商在填补空白。下面是一套 Technika V 的完整视图，前组升降机构的金属导轨和齿条安装位清晰可见。

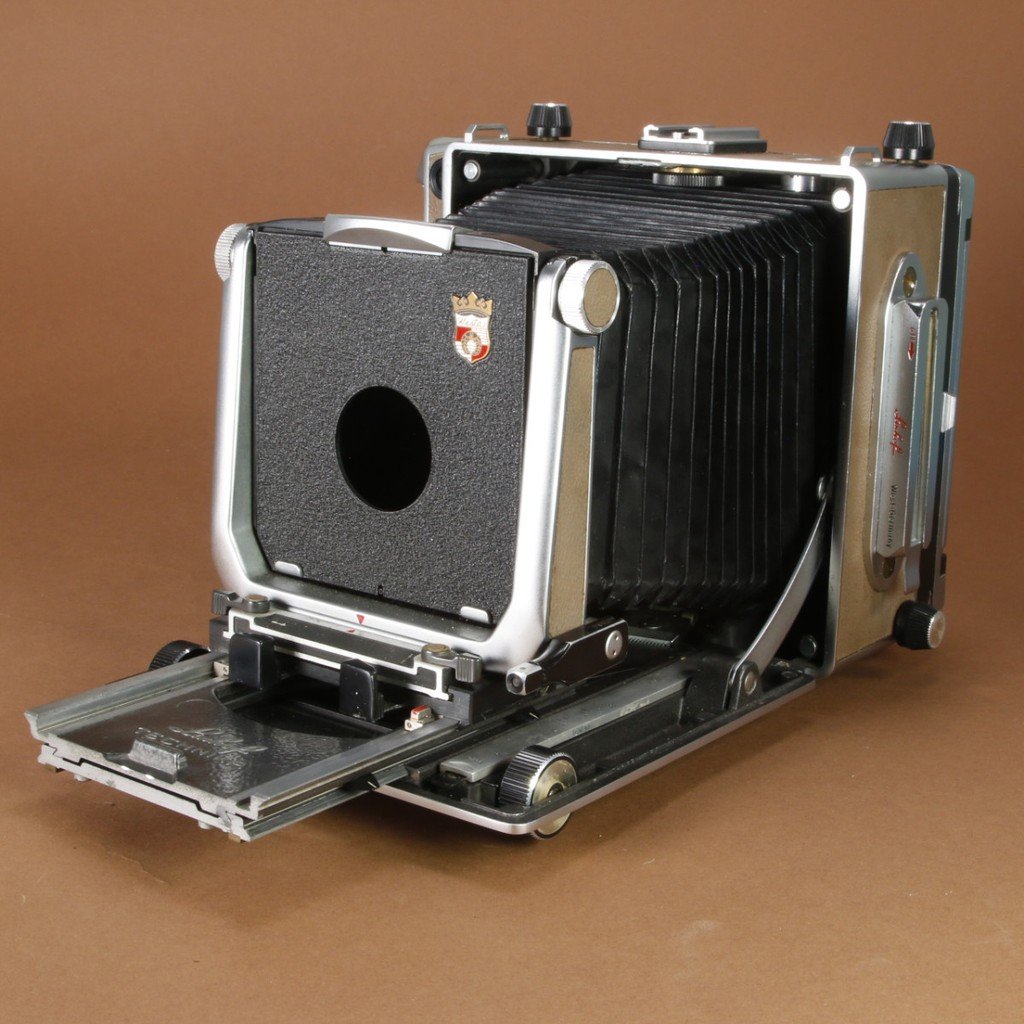

Super Technika V，前组升降机构的安装布局与 Technika IV 和 Master Technika 一致。来源：Blue Moon Camera 实物图。

一套机构的品牌含义

把这套机构放在品牌选择的层面上看，它的取舍揭示了一个藏在精密机械语言里的逻辑：Linhof 优先保证正常使用下的极致手感，而不是应对误操作的容错空间。齿条用尼龙配金属蜗杆，意味着大修周期由塑料件的寿命决定，而不是金属件的寿命。同样的逻辑出现在 RF cam 系统（每支镜头一对一匹配，精度极高但无法跨机型共享）和镜头筛选标准（拒收率高于同行，但推高了镜头选配成本）上。Linhof 把精度推到"只要用户按规则操作就完美、操作失误则代价高昂"的位置。这不是品牌叙事，是写在零件级材料表上的选择。

与 Technika 形成对照的是同期竞争对手的处理方式。Toyo 45A 系列使用简单的滑轨加锁紧旋钮，机构更简单、更耐用，但无法在锁定状态下做微调，升降手感明显不如 Linhof。Ebony 的木制机身直接在槽道里滑动，靠木材和金属之间的摩擦力定位，零调节精度但有近乎无限的使用寿命。木头磨木头，不存在材料疲劳的问题。Wista 45 系列使用一种折中方案：金属滑轨配弹簧锁片，手感中等，可靠性中等。三类取舍恰好对应了三家品牌的定价哲学。Linhof 卖精确操控感，Toyo 卖可靠的工具性，Ebony 卖原始触感。三类机构的维修成本差异也大致对应了这个分级：Linhof 的齿条更换在两三百美元量级，Toyo 的锁紧片更换通常在一百美元以内，Ebony 的木质槽道几乎不需要维修。

摇把末端的调节旋钮控制升降方向。棘轮机构保证每次扳动移动固定的齿距。来源：Beyond the Aperture 评测。

回到那个断裂的尼龙齿条。它不是展示 Linhof 造得不够结实。尼龙齿条是这根精密链条上最薄弱的环节，但这个薄弱是计算过的：脆弱的不是整体结构，而是那个特定的、寿命可预测的零件。它让摄影师每转动一次摇把都能感知到"精密"一词的物质含义：顺滑来自两个材料硬度差的精确匹配，精度来自单一蜗杆的双侧同步。代价是操作中有保护自己的最后一道防线：标尺。会仔细留意标尺的用户不会损坏它。预设用户一定会留意标尺，这个假设贯穿了 Linhof 的产品哲学：给专业人员的工具不需要对失误做冗余设计。Technika 的用户手册中没有专门警告"超出升降极限会损坏齿条"。编写者预设操作者天然知道机械边界，不需要提醒。对一个年产数百台相机的厂商来说，每份手册都是人工编制的，不加这条本身就是一种态度的声明。

但这里有一个困惑需要挑明。如果预设用户是"懂行的专业人员"，尼龙齿条的损坏率应该很低。然而独立维修商普遍储备这套零件，说明实际使用中故障并不罕见。这中间的落差可能是两个方向的：一是 Technika 的二手市场上很多机器被业余爱好者买走（一台整备过的 Technika IV 在 eBay 上约 1500-2500 美元，远低于新机价格），业余用户更容易操作失误；二是 55mm 行程在实际拍摄中确实容易被逼近极限，尤其是在使用广角镜头时需要更大前升量来避开镜头自身像场的遮挡。无论哪种原因，故障的真实发生率高于设计假设，这本身就是一条值得注意的品牌信息：精密工具品牌的设计假设和实际使用者画像之间可能存在系统性的偏差。对于 Linhof 这个规模的厂商，收集并反馈用户使用数据去做设计修正的流程可能根本不存在。

追问

1. 尼龙作为牺牲件的选择意味着 Linhof 预设了"可维修性"，但官方维修成本高昂，独立维修商填充了这块空白。设计上的可维修性与售后体系的不可及性之间的矛盾，衡量的是什么？
2. 如果 Technika 的升降机构改用全金属齿条，手感是否一定会下降？摇把的操作力矩是否会增加到影响用户体验的程度？
3. Technika 的设计在 60 年里没有本质改变。除了尼龙材料配方的批次差异，其他机械参数完全不变。一台依赖特定塑料件寿命的精密产品，在原材料供应链断裂时面临什么风险？
4. 大画幅折叠相机的前组升降极限从 30mm 到 55mm，每个 5mm 的增量对应什么镜头群和什么建筑摄影场景？55mm 是真的需要，还是打成了规格表上必争的配置项？
5. 实际故障率高于设计假设这件事本身，对于年产几百台的小众精密工具品牌意味着什么：它有多大的动力和资源去修正一个已知的设计薄弱点？

[^1]: Beyond the Aperture, "Review: Linhof Master Technika (Classic) Large Format Camera" (2023)。原文明确描述 "a small ratcheting handle is used to achieve up to 55mm of rise"、"the metal worm gear and the nylon track against which it rides"、"a gear and track on either side of the standard"。这一描述包含操作方式、行程、材料和工作原理，是本文的核心来源。 [^2]: Beyond the Aperture 在"5 Stupid Things You Can Do to a Linhof Master Technika"一文中提及用户超出升降极限致尼龙齿条损坏的细节。该文原 URL 已无法访问（返回 404），但 Tavily 搜索在 2026 年 5 月抓取了相关图片和摘要，确认了故障模式和维修场景的存在。 [^3]: Laflex Camera Service 长期提供 Linhof 相机维修服务，包括 RF cam 加工和齿轮齿条更换。R. T. Ritter (lg4mat.net) 也提供 Linhof 定制零件和维修服务，网站上单独列出"Linhof cams"和"custom parts"分类。
