图传技术演进：从 Lightbridge 到 DJI Transmission

2014 年春天，一个 Phantom 2 Vision+ 用户把无人机飞到 300 米外后，手机屏幕上的画面开始变成雪花，几秒后完全断开。他只能把飞行器飞回来，等图传恢复再重新定位。同样的事在 2022 年的电影片场不再发生：跟焦员坐在监视器后面，接收着一台装在 Ronin 4D 上的 DJI Transmission 传回的 1080p/60fps 画面，距离 20 公里，延迟低到能实时拉动焦点环。

这两个场景之间，DJI 经历了四代图传技术的更替。每一代都打开了前一世代无法覆盖的使用场景，从"盲飞时能看一眼画面"变成"远距离可靠操作"，再变成"专业影视制作的工作流工具"。图传这条技术线的演进路径，比其他任何模块都更清楚地展示了 DJI 如何把一个无人机配套功能反复打磨，直到它进入一个完全不同的专业市场。

Lightbridge：从盲飞到有画面

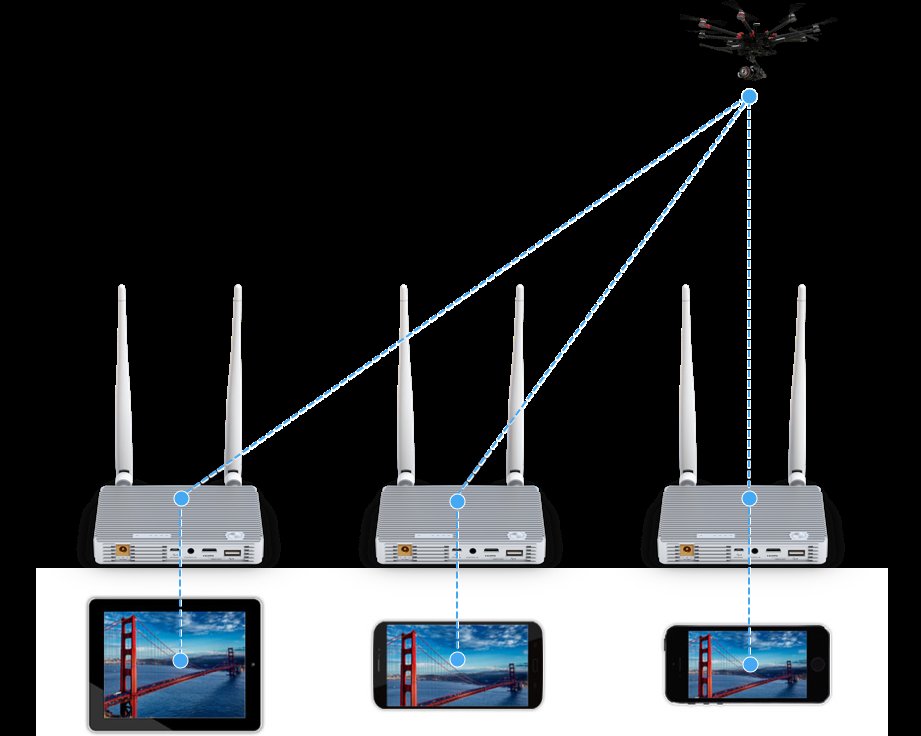

DJI Lightbridge 数字图传系统，通过 2.4GHz 数字信号将飞行器摄像头画面实时传回地面。来源：DJI。

Lightbridge 在 2014 年随 Phantom 2 Vision+ 发布，是消费级无人机上第一个可用的数字图传方案。Lightbridge 这个词后来变成一个品牌，但最初它就是一个专为无人机设计的 Wi-Fi 替代方案。

在此之前，消费级无人机的视频传输要么走模拟 FM 信号（画面模糊、干扰大、需要专用接收器），要么走板载 Wi-Fi 热点。手机直接连接飞行器上的 Wi-Fi 模块来接收画面，传输距离约 300-500 米，延迟 200-300 毫秒。Phantom 2 Vision+ 使用的就是这后一种方案。Wi-Fi 的问题在于它的协议是为局域网数据传输设计的，不是为实时视频流优化的，在城区环境中容易受到其他 Wi-Fi 网络和蓝牙设备的干扰。

Lightbridge 的改进策略很直接：保留 2.4GHz 频段，但抛弃 Wi-Fi 协议，改用自定义的 OFDM 编码方式（正交频分复用，一种将数据分散到多个子载波上传输以提高抗干扰能力的调制技术）。这样做的效果是把传输距离从 Wi-Fi 的 300-500 米提升到约 1 公里，同时降低延迟。这个幅度在今天看来不算大，但它确立了一个方向：图传的质量不取决于市场通用的通信协议，而取决于 DJI 在无线传输算法上投入了多少工程资源。

Lightbridge 2：从 1 公里到 2 公里

2015 年 Phantom 3 Professional 搭载了 Lightbridge 2，这是 Lightbridge 的一次实质性升级。传输距离从 1 公里拉到 2 公里（FCC 标准），画面分辨率从 640×480 提升到 720p，延迟进一步降低到约 100 毫秒。操作者终于可以在手机上看到一个相对清晰的实时画面，而不再是"确认飞行器还在那里"的模糊轮廓。

Lightbridge 2 还支持了基础的双遥控器模式（一个遥控器操控飞行，另一个控制云台和相机），这在 Inspire 1 上首次商用。但 Lightbridge 2 仍然是硬件定义的图传系统：它的编解码参数在出厂时就固定了，不能通过固件更新来支持新的频段或调制方式。这意味着每一次性能提升都要更换整套图传模块。这个限制很快就被证明是 DJI 图传技术路线上的一个关键分岔点。2016 年 Mavic Pro 选择完全跳过 Lightbridge 2+ 而直接启用新架构，背后就是这个约束在起作用。

OcuSync：软件定义无线电的架构革命

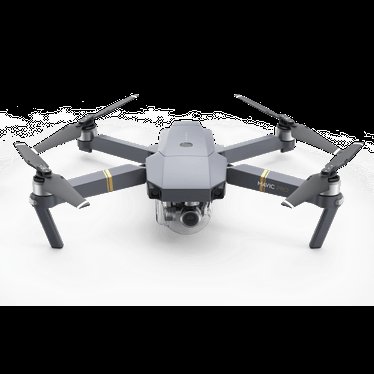

Mavic Pro（2016）首发的 OcuSync 图传系统，在 743g 机身内实现了 7 公里传输距离。SDR 架构是图传从"可用"到"可靠"的转折点。来源：DJI。

2016 年 9 月，DJI 发布了 Mavic Pro。这台可折叠无人机只有 743 克，但它的图传距离达到了 7 公里，是当时任何消费级无人机的 3 倍以上，比 Phantom 3 Professional 的 Lightbridge 2 多出 3.5 倍。从 2 公里到 7 公里，这远超过一个规格数字的简单翻倍。操作者可以在大多数飞行场景中完全不用考虑图传信号的衰减问题，这在消费级无人机上是第一次出现。DJI 内部有一个判断标准：当图传距离超过典型飞行距离的 5 倍时，它就从一个操作约束变成了一个冗余安全条件。OcuSync 在 Mavic Pro 上第一次跨过了这个阈值。

这个跨越来自架构层的改变。OcuSync 不再使用 Lightbridge 的硬件编解码方案，而是 SDR（软件定义无线电，用软件算法处理无线信号，同一套射频前端可以通过更新固件来适配不同频段和协议）。SDR 的核心优势是灵活：同一个图传模块可以通过软件更新来切换频段、调制方式和编码率，不需要更换电路板。这意味着 DJI 可以在不修改硬件的条件下，持续通过固件优化提升传输性能，甚至在产品发布后还能增加新功能。Lightbridge 的硬件设计决定了一款产品的图传性能在出厂时就固定了，后续只能通过降级分辨率来获得更远距离；而 OcuSync 的 SDR 架构可以在同一硬件上通过固件切换编码率和频段，一架 Mavic Pro 在发布两年后可以通过固件更新获得比发售时更好的抗干扰能力。

OcuSync 的另一层战略意义在于：SDR 将无线通信的竞争从"谁设计了更好的电路"变成了"谁写了更好的信号处理算法"。DJI 在飞控算法上有上万小时的飞行数据积累，在云台控制算法上有多年的电机调优经验，现在它把同样的工程能力投入到了无线信号处理上。硬件可以在深圳采购，但算法需要时间堆叠。

对于用户来说，OcuSync 的体验改善是决定性的。Lightbridge 时代，图传断连是一个常见但可以容忍的异常事件。进入 OcuSync 后，断连变成了罕见事故。SDR 的自动调频能力让它在干扰环境中自动切换到更干净的频道，7 公里的极限距离意味着大多数飞行场景中信号都处于富余状态。更重要的是，Mavic Pro 同时做到了紧凑机身和长距离图传。SDR 的高集成度减少了图传模块的物理体积和功耗，使得这款可折叠无人机不必在体积和传输距离之间做取舍。

OcuSync 2.0：双频段自动切换与消费级的终点

2018 年 Mavic 2 将 OcuSync 升级到 2.0。这次升级的主要改变是增加了 5.8GHz 频段支持。在城区等 2.4GHz 频段拥堵的环境中，图传系统自动跳到 5.8GHz，保持稳定的回传画面。传输距离从 7 公里提升到 8 公里。同时增加了对 1080p 回传的支持（之前版本在远距离时降级为 720p）。

OcuSync 2.0 与 Lightbridge 2 的对比。OcuSync 2.0 在延迟、抗干扰和双频段支持上全面领先。两条技术线从 Mavic 2 时代开始分化。来源：3DInsider。

OcuSync 2.0 发布前后，DJI 的图传技术线实际上已经分叉。在消费级方向，Lightbridge 被逐步淘汰，OcuSync 及其迭代版本成为所有消费级无人机的标准配置。从 Phantom 4 到 Mavic Air 到 Mini 系列，不同产品以不同规格（距离受限、编码率裁剪）复用同一条 OcuSync 技术线。在专业级方向，DJI 保留了 Lightbridge 的一些技术特征做独立演进：Lightbridge 2 在 Inspire 2 和 Matrice 系列上继续服务专业用户，积累长距离、高稳定性传输的工程经验。到 2022 年，这两条线在 DJI Transmission 上重新汇合，但目标用户和产品形态都已经彻底改变。

DJI Transmission：离开无人机的图传

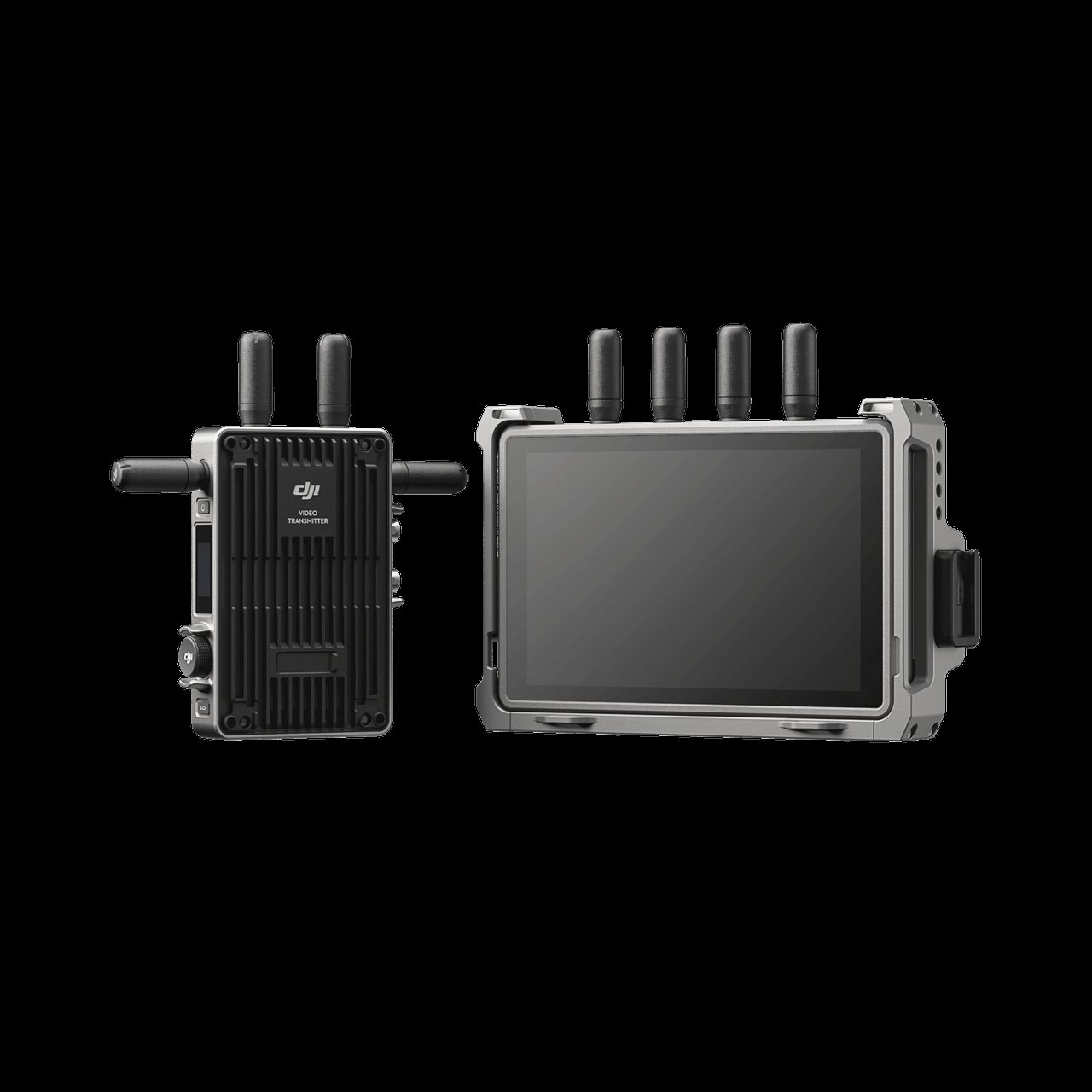

DJI Transmission 专业视频传输系统（2022）。视频发射器与监视器组合，支持 20 公里传输、35ms 低延迟、SDI/HDMI 输入，直接对标 Teradek 等专业品牌。来源：DJI。

2022 年 6 月发布的 DJI Transmission 不是无人机的组件。它是一个独立的视频传输系统，包含一台视频发射器（350 克、127×87×26 毫米，比一罐可乐还小）和一台高亮监视器（727 克、213×135×51 毫米，内置 1500 尼特屏幕）。发射器支持最远 20 公里传输距离和最低 35 毫秒延迟，输入接口包括 SDI 和 HDMI，这是专业影视设备的通用标准。

发射器可以不依赖无人机独立工作。它可以直接装在 Ronin 4D 手持电影机上，也可以装在传统摄影机的兔笼上，通过 SDI 线接入摄影机的视频输出。监视器可以独立放置在导演或跟焦员的位置。多机拍摄时，一台发射器的信号可以被多台监视器同时接收，整个制片现场不需要铺设 SDI 线缆。在更复杂的配置中，系统可以接入 DJI 的 Master Wheels 跟焦器和 Force Pro 运动控制系统，形成一条无线监看加遥控的完整链路。对于习惯了拖 SDI 线的影视行业来说，无线图传意味着跟焦员不再被线缆长度限制移动范围，导演可以手持监视器在片场自由走动审看画面。

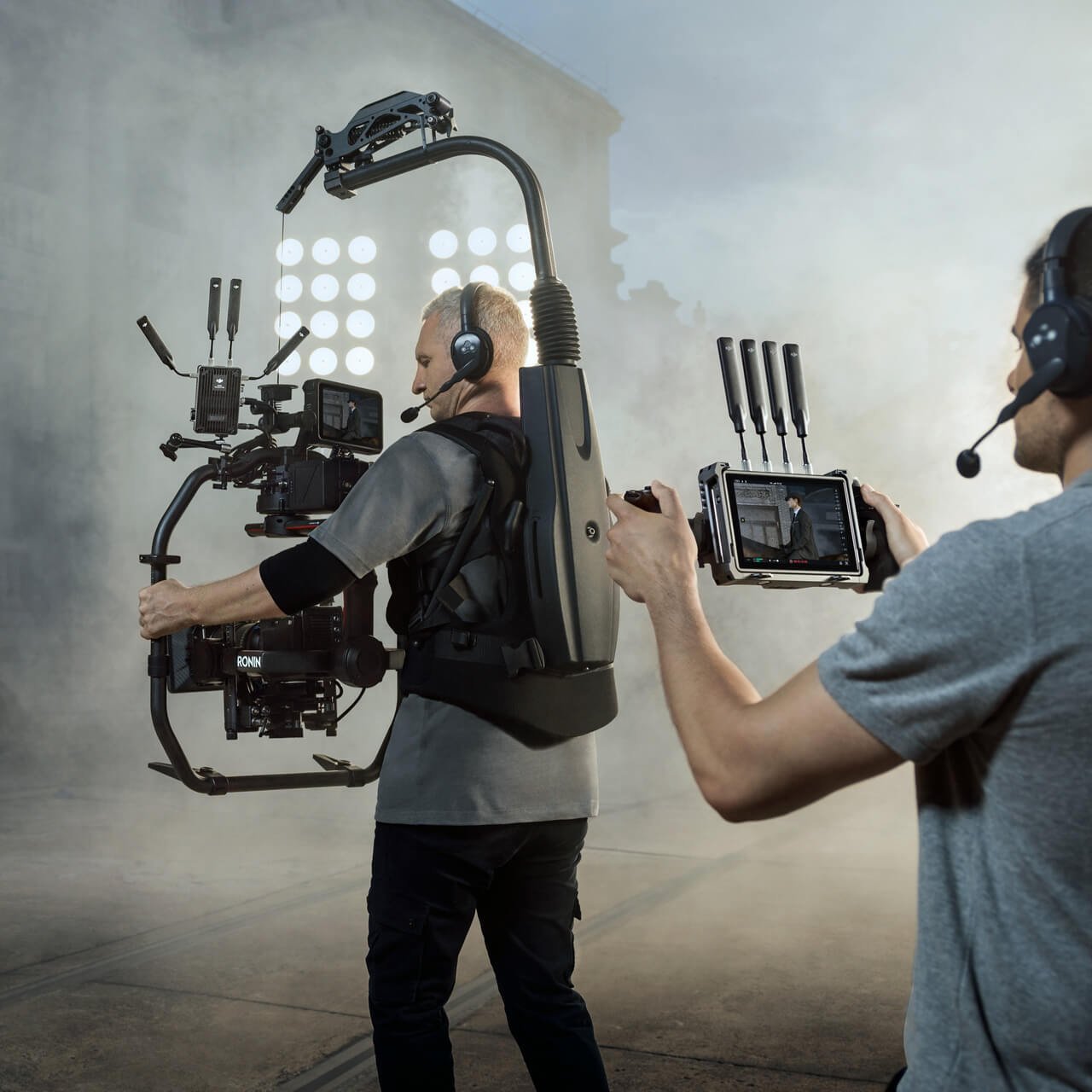

DJI Transmission 在专业片场的使用场景。发射器安装在摄影机上，导演和跟焦员各自持有一台监视器接收画面。来源：DJI。

从定价也能看出市场定位的变化。DJI Transmission（高亮监视器套装）约 $1,699，和一台 Mavic 3 的售价接近。它直接对标 Teradek Bolt 4K 系列（传输距离约 1.6 公里、延迟约 1 毫秒、价格 $1,500 到 $3,000）。两台产品的延迟数据差异明显：Teradek 的 1 毫秒延迟对跟焦操作至关重要，DJI Transmission 的 35 毫秒在需要精确跟焦时存在劣势。但 DJI Transmission 用 20 公里的传输距离覆盖了一个 Teradek 无法服务的场景：远距离航拍加地面跟拍的混合使用。一个镜头既要拍无人机飞越山谷的远景，又要在同一场景做地面近景跟拍时，两套设备可以共用同一套无线传输基础设施，不需要切换系统。

2024 年 DJI 又推出了更轻量的 SDR Transmission，视频发射器只有 145 克、86.5×64×32 毫米。它的出现意味着 DJI 正在把专业级图传能力下放到更轻量的拍摄场景。从大制作片场到独立摄影师的小团队拍摄，都可以使用同一套 SDR 技术基础，只是在发射功率和接口配置上做了裁剪。

图传演进的底层逻辑

回顾 DJI 图传的十年演进，可以看到一条清晰的路径：每一代图传都打开了上一代无法覆盖的使用场景，替代只是其中一部分。Lightbridge 让操作者"看到了飞行器看到的东西"，结束了盲飞时代。OcuSync 让超视距飞行变得安全可靠，从飞控系统手里接管了飞丢风险的防御责任。DJI Transmission 让图传技术离开了无人机本身，进入专业影视制作的工作流。

这个演进路径的核心驱动力来自工程能力的自然延伸，而不是顶层商业规划。SDR 架构在消费级无人机上的成熟，让更高带宽、更低延迟的传输成为可能；消费级图传积累的工程经验（抗干扰算法、频段切换逻辑、功耗管理）和成本控制能力（深圳供应链的元器件采购效率），又让专业级产品能够以合理定价进入市场。DJI 没有在 2014 年就规划 2022 年要做专业视频传输。它只是把图传这个技术模块反复打磨了八年，直到它足够好去服务一个更苛刻的市场。从一个遥控器配件到能支撑影视工业的独立产品线，图传用了十年时间走了和无人机本身几乎一样的路。

追问

1. DJI Transmission 直接对标 Teradek、SmallHD 等专业监视器品牌，后者在无线传输领域有十年以上专业积累。DJI 凭借无人机图传的经验跨界进入，其竞争优势来自性能参数（20 公里 vs 1.6 公里）还是生态整合（Ronin 系列兼容性）？两者中哪个更持久？

2. 消费级图传（OcuSync）和专业级图传（DJI Transmission）共用同一条 SDR 技术路线，但在延迟指标、接口规格和发射功率上采取了完全不同的实现。这种"同一技术基础覆盖两个价格带"的模式在 DJI 的飞控和云台上都出现过。什么条件下这种双轨策略能持续运转，什么条件下它会变成同一产品线的内部竞争？

3. DJI 没有走 Teradek 的路线（专注无线传输、不自研摄影机），而是走了一条"无人机到云台到图传到监视器到摄影机"的整合路径。这种从周边设备逐步侵入核心设备的模式，在影视行业历史上是否出现过？Red 和 ARRI 的应对空间在哪里？

4. DJI Transmission 的 20 公里传输距离在实际片场多数时候用不上，大部分影视拍摄的无线监看距离在 100 米以内。那么这个参数的真实价值对应哪个使用场景？是远距离航拍跟拍的特殊需求，还是"用参数上的跨代领先建立专业品牌信誉"的品牌信号？
